CorelDRAW — создание изображений



Панель атрибутов инструмента

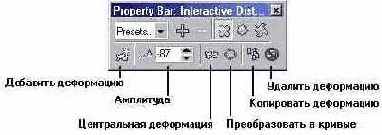

Рисунок 11.13. Панель атрибутов инструмента Interactive Distortion при выборе центробежной или центростремительной деформации


На панели атрибутов расположены следующие элементы.

Кнопка Add New (Добавить деформацию) предназначена для добавления новой деформации к объекту с ранее заданным преобразованием деформации.

Счетчик Amplitude (Амплитуда) позволяет точнее, чем с помощью управляющей схемы, задавать значение амплитуды деформации.

Кнопка Center Distortion (Центральная деформация) принудительно совмещает центр деформации с центральным маркером рамки выделения объекта.

Кнопка Convert To Curves (Преобразовать в кривые) преобразует результат деформирования объекта в новый объект с удалением как исходного объекта, так и заданной для него деформации.

Кнопка Copy Distortion Attributes (Копировать деформацию) позволяет заменять текущую деформацию объекта деформацией, ранее заданной для другого объекта (см. выше описание копирования огибающей).

Кнопка Clear Distortion (Удалить деформацию) удаляет последнюю из деформаций, заданных для объекта.

Раскрывающийся список Preset List (Список заготовок) позволяет добавить к объекту деформацию с заранее заданными параметрами.

Процедуры работы с центробежной и центростремительной деформациями достаточно просты.

Чтобы добавить деформацию к объекту, следует проделать описанные ниже шаги.

1. Выберите в наборе инструментов инструмент Interactive Distortion (Интерактивная деформация).

2. Выберите тип деформации щелчком на соответствующей ему кнопке панели атрибутов.

3. Нажмите кнопку мыши при наведенном на объект, который будет деформироваться, указателе инструмента Interactive Distortion (Интерактивная деформация) и, не отпуская кнопки мыши, переместить указатель влево или вправо. В момент отпускания кнопки мыши на объекте появится управляющая схема деформации.
