Типы ореолов: а) наружный6) внутренний, в) центральный

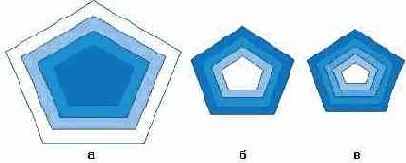

Рисунок 13.23. Типы ореолов: а) наружный. 6) внутренний, в) центральный
Во всех трех случаях в качестве управляющего объекта использовался пятиугольник с темной заливкой. В наружном ореоле (Рисунок 13.23, а) габариты подчиненных объектов, геометрически эквидистантных управляющему, превышают габариты последнего и возрастают, следовательно, их контуры охватывают контур управляющего объекта снаружи. Управляющими параметрами наружного ореола являются количество подчиненных объектов и величина шага ореола (расстояние между абрисами смежных подчиненных объектов).
У внутреннего ореола (Рисунок 13.23, 5) габариты подчиненных объектов, геометрически эквидистантных управляющему, меньше габаритов последнего и убывают, следовательно, их контуры вложены в контур управляющего объекта. Номенклатура и смысл управляющих параметров внутреннего ореола такие же, как у наружного ореола.
